Iupilon / NOVAREX / XANTAR是三菱工程塑料株式會(huì)社研究開(kāi)發(fā)成功的聚碳酸酯，在市場(chǎng)上已有好多年歷史。 被廣泛地用于各種工業(yè)生產(chǎn)，如運(yùn)動(dòng)器械、醫(yī)療器械、汽車(chē)部件、光學(xué)儀器、光學(xué)/鏡頭、機(jī)械、辦公自動(dòng)化設(shè)備和電子設(shè)備，獲得了客戶(hù)的廣泛信賴(lài)和支持。 三菱工程塑料株式會(huì)社以自身力量研發(fā)成功的同時(shí)更提供了高端的技術(shù)服務(wù)和豐富產(chǎn)品技術(shù)資料。

聚碳酸酯樹(shù)脂的特點(diǎn)：

• 耐沖擊性佳

• 高度透明性

• 使用溫度范圍廣： -40到120

• 精密成形性能佳、成型尺寸穩(wěn)定

• 超高自熄性能

• 超耐候性

• 電氣絕緣特性佳

• 高粘度

• 紫外線(xiàn)穩(wěn)定

PC樹(shù)脂與其他透明材料比較

如果將PC樹(shù)脂與通用的透明材料的無(wú)機(jī)玻璃進(jìn)行比較，雖然在硬度、彈性率、耐熱性、耐溶劑性等方面處于劣勢(shì)，但是具有比重小、可以通過(guò)射出成形或擠出成形進(jìn)行簡(jiǎn)單地成形、不會(huì)輕易就裂開(kāi)、上色容易等這些樹(shù)脂才有的優(yōu)點(diǎn)。

另一方面，如果和代表性透明樹(shù)脂的丙烯酸樹(shù)脂（PMMA樹(shù)脂）比較，如下表所示，PC樹(shù)脂在耐沖擊性、耐熱性、吸水率（因吸水尺寸變化的指標(biāo)）、進(jìn)而在自我滅火性方面更勝一籌，但在高透明性這一點(diǎn)上，PMMA樹(shù)脂則更好。

另外，PC樹(shù)脂因?yàn)樵诜肿咏Y(jié)構(gòu)中有苯環(huán)（吸收近紫外光），有時(shí)會(huì)因?yàn)殚L(zhǎng)期暴露在日光等含有紫外線(xiàn)的光中而出現(xiàn)泛黃或脆化。進(jìn)而，在有些成形條件下，會(huì)明顯出現(xiàn)光學(xué)上的異向性，另外，因?yàn)楦叻肿渔湹闹貜?fù)單位（單體單位）的結(jié)構(gòu)中擁有碳酸酯鍵（-OCOO-），在堿性或濕熱條件下使用，會(huì)因?yàn)榧铀纸舛沟眯阅芙档?，在這一點(diǎn)上也必須注意。

PC樹(shù)脂的成形和干燥條件

PC樹(shù)脂一般通過(guò)熱可塑成形方法（射出成形、射出壓縮成形、擠出成形、吹塑成形、拉拔（Pultrusion）成形等）進(jìn)行成形。具有代表性的成形方法是射出成形。因PC樹(shù)脂的高分子鏈包含了碳酸酯鍵，當(dāng)與水分共同被加熱時(shí)，會(huì)發(fā)生加水分解，這樣，除了會(huì)見(jiàn)到伴隨著物性、尤其是分子量的降低而導(dǎo)致耐沖擊強(qiáng)度降低外，外觀上也會(huì)產(chǎn)生銀條（銀紋）或空隙（氣泡）等，因此，在成形前必須進(jìn)行干燥。具體來(lái)說(shuō)，建議在120℃的條件下熱風(fēng)干燥4～5小時(shí)以上，使得粒子中的吸水率處于0.015～0.020％以下。

三菱 Iupilon?　NOVAREX?　XANTAR?（PC樹(shù)脂）系列產(chǎn)品目錄:

PC光學(xué)功能(導(dǎo)光，鏡片，擴(kuò)散，反射)規(guī)格：

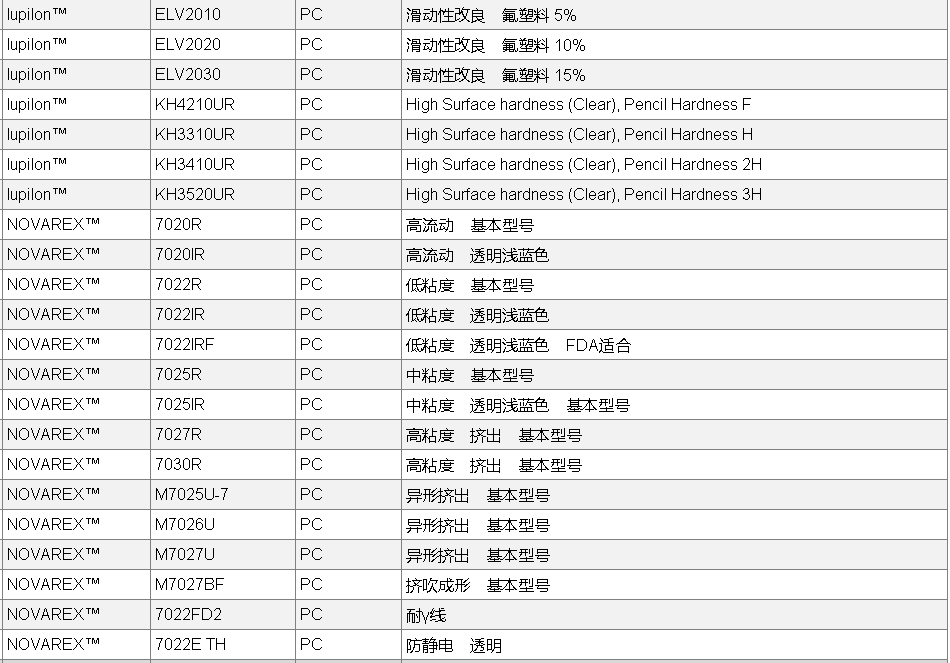

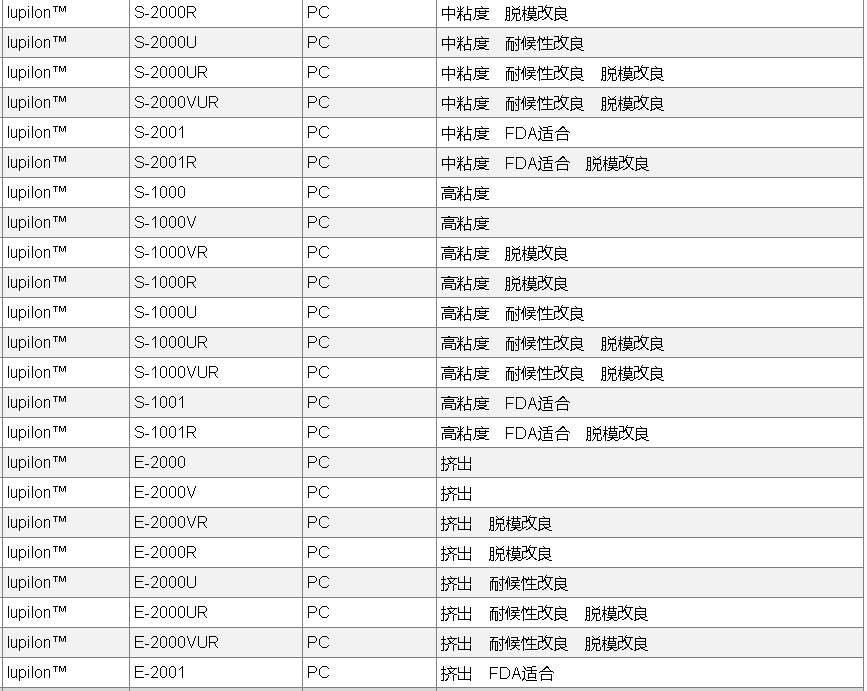

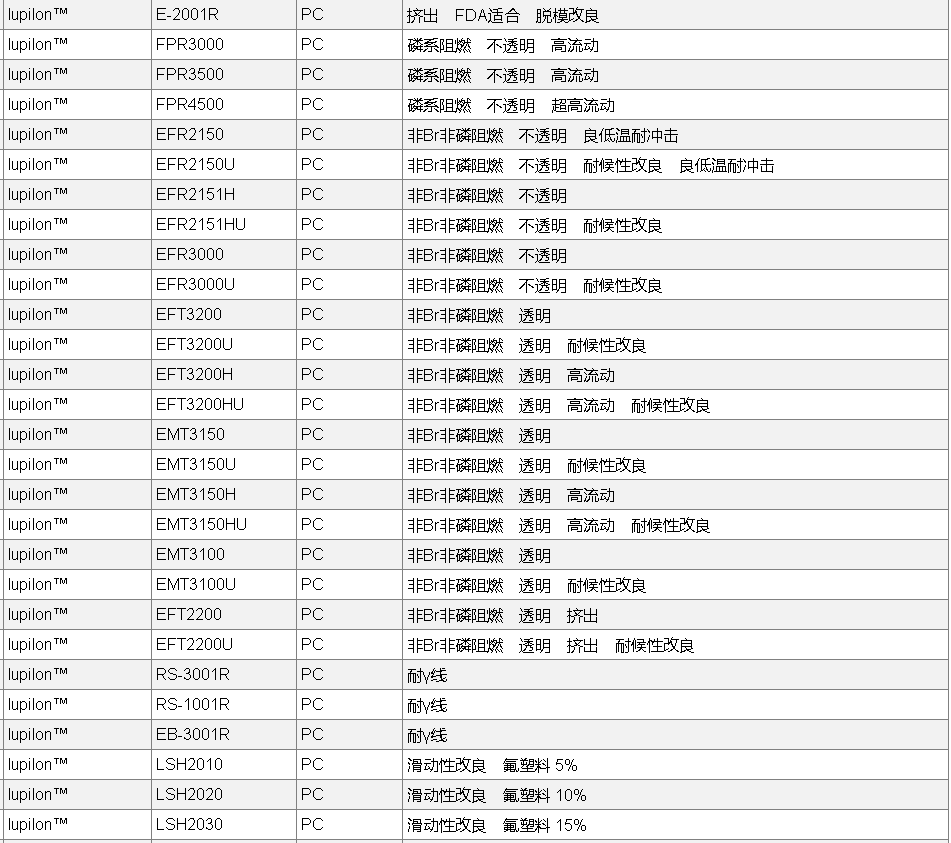

PC一般規(guī)格：

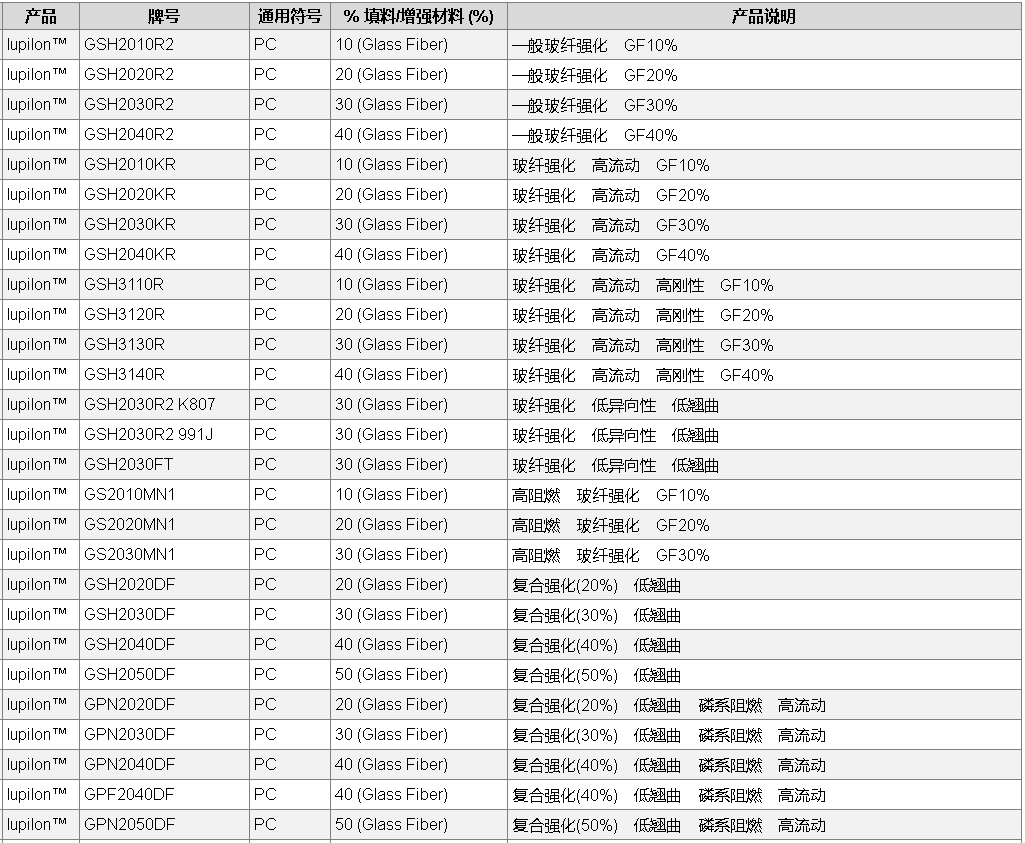

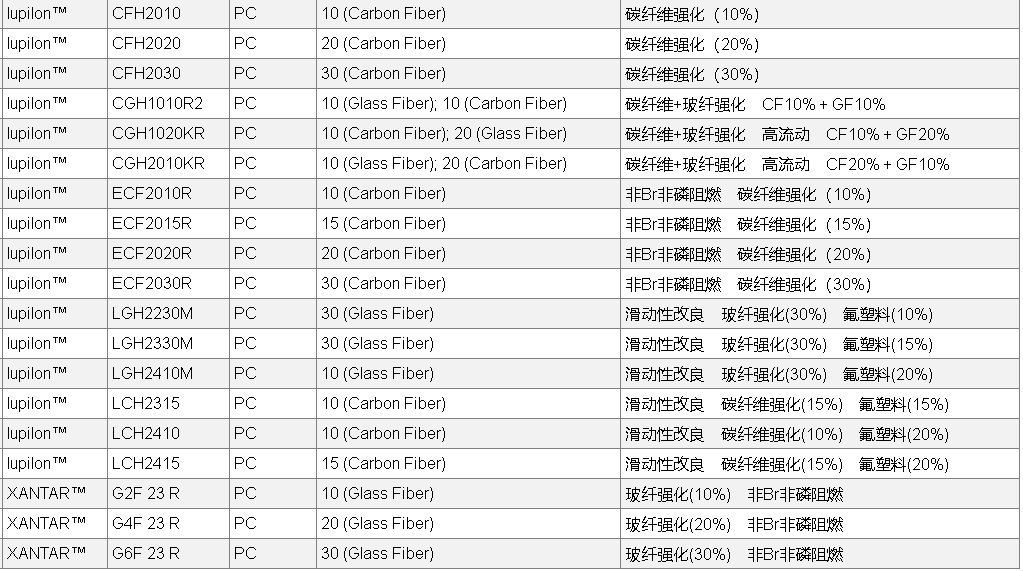

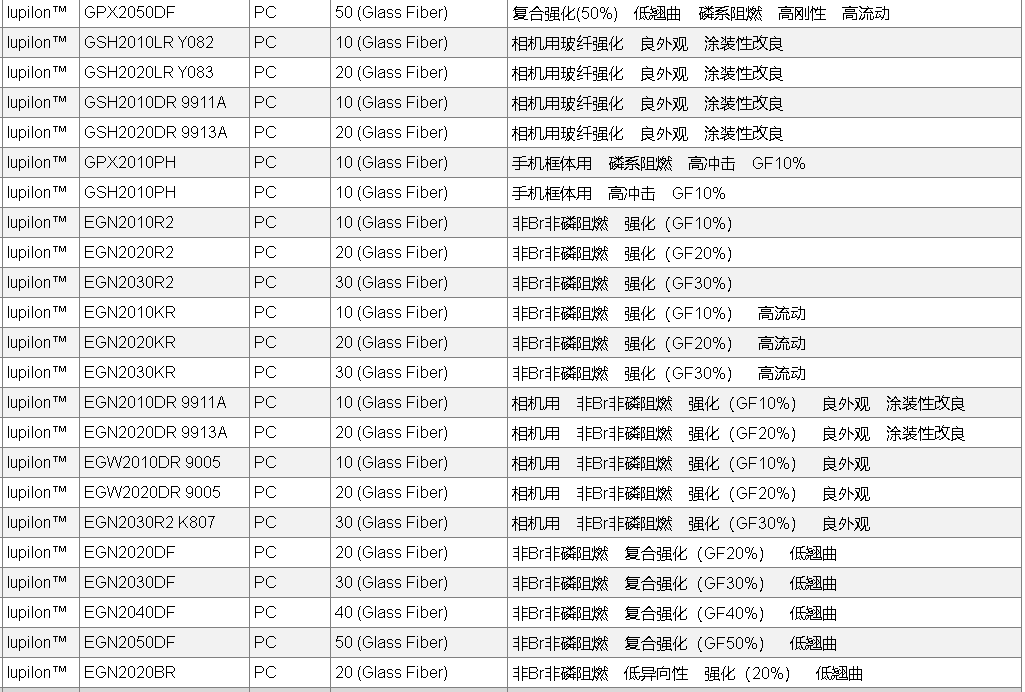

PC增強(qiáng)規(guī)格：
